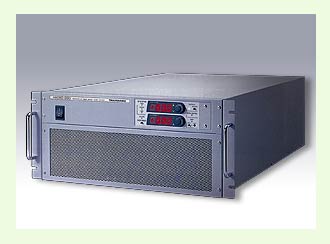

HX060-250定電壓直流電源
-
- HX060-250定電壓直流電源
- TAKASAGO高砂
- HX060-250
- 現貨
產品詳細介紹
特點
采用先進的軟開關技術，效率高達90％或更高，實現了1 ms的快速響應。 它是一種可調直流電源，盡管容量大，但仍能實現顯著的小型化。
采用下一代開關方式，實現了高功率轉換效率，實現了節能。
它對應于即使對于大容量類型也不會(huì )犧牲瞬態響應的任何負載。
我們實現了15kw型45kg的輕質緊湊型。
●12kw/15kwタイプ (10V～300Vまで)
| 仕様?型名 | HX010-1200 | HX020-600 | HX030-400 | HX060-250 | HX0150-100 | HX0300-50 | ||
|---|---|---|---|---|---|---|---|---|
| 出力仕様 | 出力電圧範囲 | 0～10V | 0～20V | 0～30V | 0～60V | 0～150V | 0～300V | |
| 出力電流範囲 | 0～1200A | 0～600A | 0～400A | 0～250A | 0～100A | 0～50A | ||
| 最大出力電力 | 12kW | 15kW | ||||||
| 入力仕様 | 動作電源 | AC180～220V、3相、45Hz～65Hz | ||||||
| 入力電流※1 | 70A | 65A | 82A | |||||
| 入力力率※1 | 0.6以上 | |||||||
| 電力効率※1 | 85%以上 | 90%以上 | ||||||
| 突入電流（PEAK） | 320A | |||||||
| 定電圧特性 | ロードレギュレーション※2 | 0.01%＋（最大出力電圧の0.005%）以下 | ||||||
| ラインレギュレーション※3 | 0.01%＋（最大出力電圧の0.003%）以下 | |||||||
| リップル（mVrms）※4 | 20 | 10 | 30 | |||||
| ノイズ（mVP-P）※5 | 150 | 200 | ||||||
| 溫度係數（代表値） | ±100ppm/℃ | |||||||
| 過渡回復時間※6 | 1ms 以?xún)?/td> | |||||||
| プログラミング時間※7 | 全負荷 立ち上り |
250ms以?xún)?/td> | ||||||
| 全負荷 立ち下り |
250ms以?xún)?/td> | |||||||
| 無負荷 立ち上り |
250ms以?xún)?/td> | |||||||
| 無負荷 立ち下り |
2000ms 以?xún)?/td> | 1000ms 以?xún)?/td> | 2000ms 以?xún)?/td> | |||||
| 最大吸い込み電流 | 2.0A±10% | 1.0A±10% | 2.0A±10% | 1.0A±10% | 0.65A±10% | |||
| 定電流特性 | ロードレギュレーション※8 | 0.05%＋（最大出力電流の0.01%）以下 | ||||||
| ラインレギュレーション※3 | 0.05%＋（最大出力電流の0.005%）以下 | |||||||
| リップル（RMS）※1 | 最大出力電流の0.2%以下 | |||||||
| 溫度係數（代表値） | ±150ppm/℃ | |||||||
| 仕様?型名 | HX010-1200 | HX020-600 | HX030-400 | HX060-250 | HX0150-100 | HX0300-50 | ||
| 計測 ?表示 |
電圧 | 表示 | 10.00V | 20.0V | 30.0V | 60.0V | 150.0V | 300V |
| 確度 | 0.1%±2digit（23±5℃） | |||||||
| 溫度係數 | 100ppm/℃ | |||||||
| 電流 | 表示 | 1200A | 600A | 400A | 250A | 100.0A | 50.0A | |
| 確度 | 0.5%±2digit（23±5℃） | |||||||
| 溫度係數 | 150ppm/℃ | |||||||
| 保護機能 | 過電圧保護回路（OVP） | 設定範囲 | 0.1～11.00V | 0.1～22.0V | 0.1～33.0V | 0.1～66.6V | 0.6～165.0V | 1～330V |
| 動作 | ●スイッチング停止（出力OFF） ●ディレイ時間2msec、動作電圧のプリセット可能 |
|||||||
| 過溫度保護回路 | ●ファンモータの停止などにより放熱部の溫度が85℃（HX010/HX020タイプは90℃）を超えるとスイッチング停止 ●突入防止抵抗に內蔵された溫度ヒューズ抵抗が135℃にて溶斷 |
|||||||
| その他の機能 | リモートセンシング | ●負荷までの導線による電圧降下を、片道あたり1Vまで補償可能 （センシングラインの斷線による出力電圧の上昇値は1.2V以?xún)趣酥葡蓼丹欷蓼梗?/td> | ||||||
| 出力スイッチ［OUTPUT］ | ［OUTPUT］スイッチによりON-OFFが可能（OUTPUTスイッチをセレクタにて無効設定可能。無効設定時は電源入力から2秒後に出力します） | |||||||
| プリセットスイッチ［PRESET］ | ［PRESET］スイッチにより出力電圧、出力電流の設定が可能 | |||||||
| 動作モード表示 | 動作モードをLEDにて表示 | |||||||
| 並列接続運転 | 同一機種を10臺まで並列接続し、マスター機1臺で制御可能 | |||||||
| 直列接続運転※9 | ○ | ○ | ○ | ○ | ○ | ○ | ||
| モニター出力 | 電圧 | フルスケールに対してDC10V出力【確度：0.2%±2mV（非絶縁）】 （HX01000タイプは絶縁仕様） | ||||||
| 電流 | フルスケールに対してDC10V出力【確度：1.0%±2mV（非絶縁）】 （HX01000タイプは絶縁仕様） | |||||||
| 各種外部コントロール | 外部電圧、外部抵抗による出力電圧、出力電流のコントロール、接點等による出力ON/OFF、スイッチング停止（緊急停止）が可能 （HX01000タイプは、外部電圧での出力電圧のコントロールのみ） | |||||||
| 各種ステータス出力 | 下記4點についてフォトカプラで絶縁されたオープンコレクタにて出力 CV（定電圧）/CC（定電流）/P-ON（入力電源正常）/ALM（異常） |
|||||||
| 絶縁 | 入力－出力、入力－シャーシ、出力－シャーシ各間は絶縁されています。（20MΩ以上） ?出力部はフローティング狀態なので接地が必要な場合は負荷側で接続してください。 |
|||||||
| 動作環境 | 周?chē)鞙囟?/th> | 動作 0～40℃?保存 －20～70℃ | ||||||
| 濕度 | 動作 20～80%RH?保存 20～80%RH | |||||||
| その他 | 凍結、結露、腐食性ガスのないこと | |||||||
| 外形寸法 W×H×D（mm） | 430×199×690（突起物含まず） | |||||||
| 質量（約）kg | 50 | 52 | 50 | 47 |
||||
